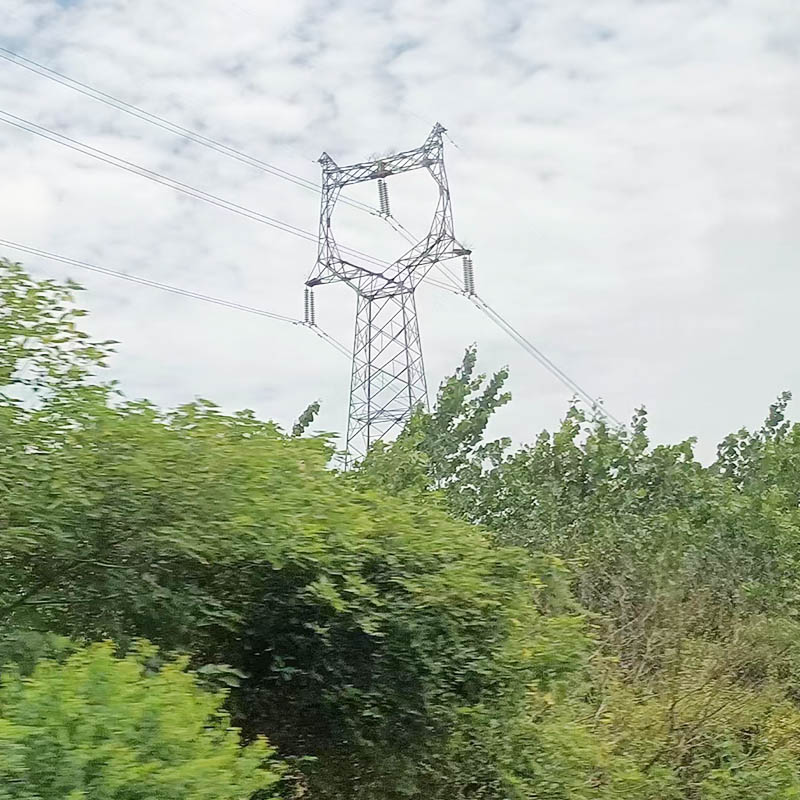

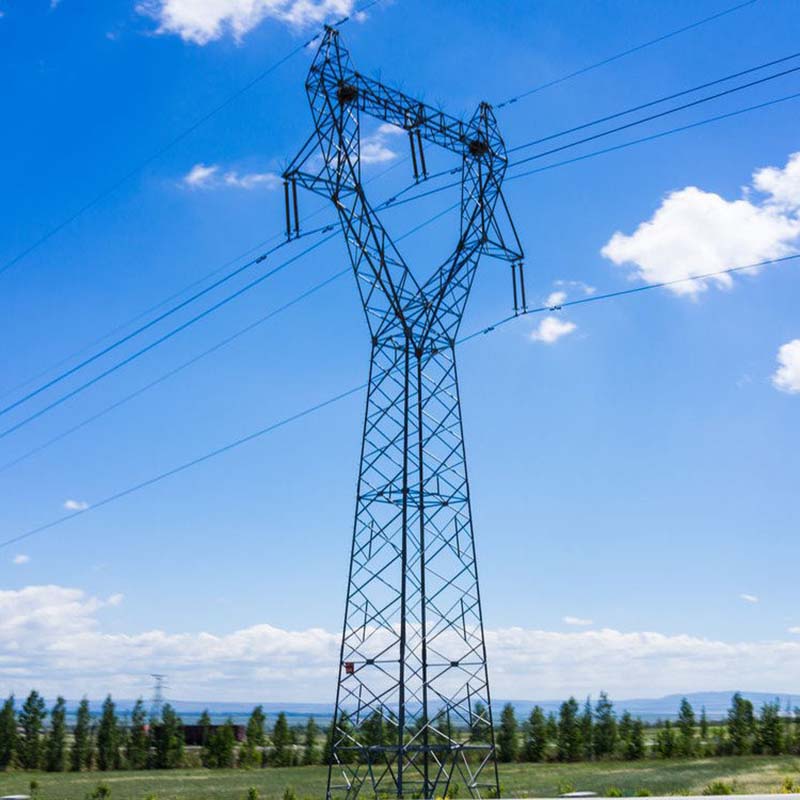

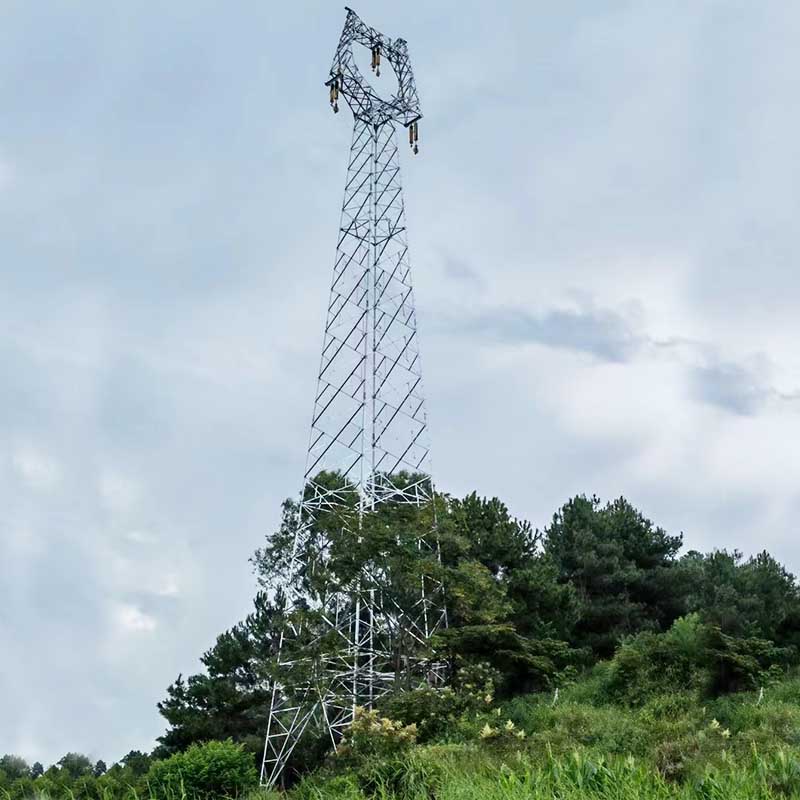

철골 구조물 고전압 전력 타워

Xuteng Iron Tower는 강철 구조물 고전압 전력 타워를 도매할 수 있는 중국의 강철 구조물 고전압 전력 타워 제조업체 및 공급업체 중 하나입니다. 우리는 당신에게 전문적인 서비스와 더 나은 가격을 제공할 수 있습니다. 철골 구조 고전압 전력 타워에 관심이 있으시면 당사에 문의하십시오. 우리는 양심의 대가, 헌신적인 서비스라는 안심의 품질을 따릅니다.

철골 구조 고전압 전력 타워 설계 단계:

1. Confirm or select meteorological conditions, conductor and ground wire grades;

2. 주어진 타워 유형 계획이나 전압 레벨 및 경로 조건을 기반으로 타워 유형을 계획합니다.

3. 단열협조

4. 전기 여유 공간 원을 그리고 부하 조건을 제안합니다.

5. 전기 간극 원에 따라 타워 헤드를 계획하고 설계합니다.

6. 타워 유형 계획(다양한 호출 높이 포함)을 기반으로 전체 타워 선택에 대한 단일 라인 다이어그램을 완성합니다.

7. 하중 조합을 수행합니다.

8. 타워 계산 소프트웨어의 요구 사항에 따라 타워 유형의 모든 매개변수를 입력합니다.

9. 타워 유형 계산 결과를 기반으로 명령 차트를 그립니다.

10. 명령 다이어그램에 따라 구조 다이어그램을 완성합니다.

전송선 타워 구조의 내부 힘 계산 및 분석은 전적으로 고전 역학, 즉 "이론 역학", "구조 역학" 및 "재료 역학"을 기반으로 합니다. 따라서 전송선 타워구조는 이상적인 관절부재로 구성된 공간적 타워구조로 간주된다.

타워로드

그것은 다음과 같이 나눌 수 있습니다:

영구 하중: 타워, 도체, 부속품, 절연체 및 기타 고정 장비의 무게입니다.

가변 하중: 풍하중, 결빙 하중, 와이어 장력, 건설 및 유지 관리를 위한 임시 하중.

특수하중 : 단선으로 인한 하중, 지진으로 인한 하중.

행동 방향에 따라 다음과 같이 나눌 수 있습니다.

측면 하중: 풍하중, 각도 하중.

종방향 하중: 풍하중, 인장 하중.

수직 하중: 중력 하중.
