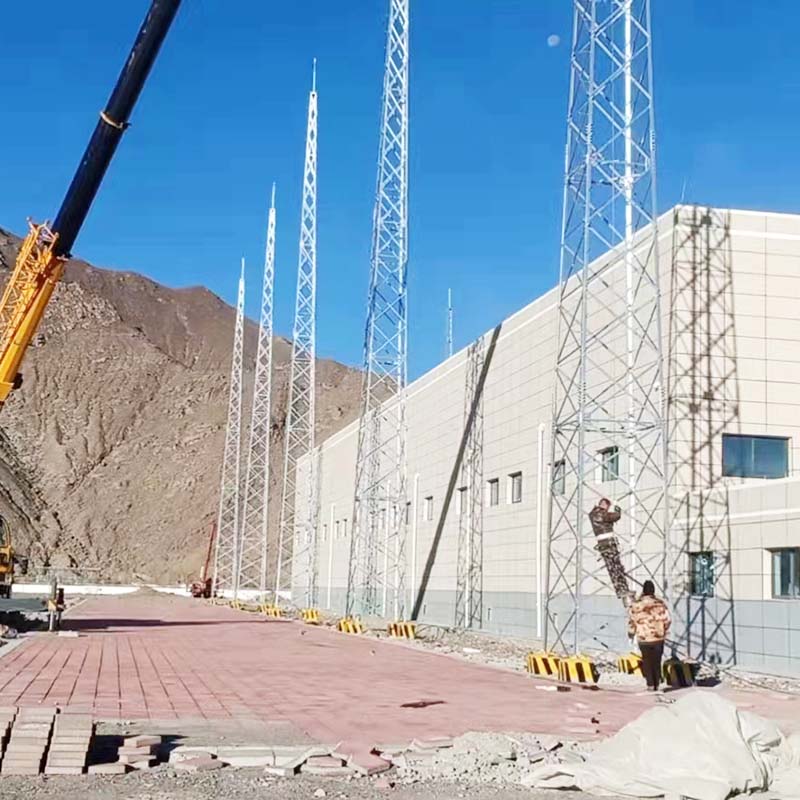

220KV 30미터 독립 낙뢰 보호 타워

고품질 220KV 30미터 독립 낙뢰 보호 타워는 중국 제조업체인 Xuteng Iron Tower에서 제공됩니다. 저렴한 가격으로 직접 고품질의 220KV 30미터 독립 낙뢰 보호 타워를 구입하세요.

220KV 30m 독립피뢰침은 정유소, 주유소, 화학공장, 탄광, 창고, 가연성 및 폭발성 작업장 등의 건물에 사용됩니다.

피뢰침탑의 보호범위도 롤링볼법을 이용하여 계산하여 보호반경과 보호범위를 계산해야 한다. 낙뢰 보호 타워는 주로 정유소, 주유소, 화학 공장, 탄광, 창고, 가연성 및 폭발성 작업장 등 다양한 건물의 낙뢰 보호 프로젝트에 사용됩니다. 적시에 설치되어야 합니다. 기후변화로 인해 낙뢰 재해가 계속해서 심각해지고 있습니다. 요즘에는 많은 건물에 낙뢰 보호 타워가 설치되어 있으며 특히 지붕에는 스테인레스 스틸 장식 철탑이 있습니다. 다양한 형태와 아름다운 외관, 참신한 디자인을 가지고 있으며 다양한 건물의 지붕에 적용되고 있습니다. 주거지역의 광장, 녹지 등의 건축물은 서로 보완하며 도시의 상징적인 장식건축물이 됩니다. 피뢰침의 원리는 피뢰침의 원리와 동일합니다. 낙뢰 재해를 줄입니다.

1. 기본 풍압

2. 내진강도 : 8도 및 소일 8도 지역

생산 및 설치:

1. 모든 금속 부품은 아연 도금 처리되어야 하며, 작동 중에 아연 도금 층을 보호하는 데 주의를 기울여야 합니다.

2. 아연 도금 강관을 사용하여 벽 두께가 3mm 이상이고 주석 브러시 길이가 70mm 이상인 바늘 끝을 만듭니다. 3. 낙뢰보호탑은 수직으로 견고하게 설치하여야 한다. 수직성의 허용 편차는 3/1000입니다.

3. 용접요구사항 : 용접은 겹침용접을 사용하여야 하며, 겹침길이는 다음 규정을 준수하여야 한다.

ㅏ. 평강은 너비의 두 배입니다(최소 3개의 모서리가 용접됨).

비. 둥근 강철은 직경의 6배입니다.

씨. 원형 강철과 평강을 연결할 때 그 길이는 원형 강철 직경의 6배입니다.

4. 피뢰침탑은 일반적으로 원형강관 또는 강관으로 제작되며 그 직경은 다음 값 이상이어야 한다.

ㅏ. 독립형 낙뢰 보호 타워는 일반적으로 직경 19mm의 아연 도금 원형 강철을 사용합니다.

비. 지붕의 피뢰탑은 직경 25mm의 아연도금 강관으로 제작됐다.

씨. 급수탑 상단의 낙뢰 보호탑은 직경 25mm 또는 40mm의 아연 도금 강관을 채택합니다.

디. 굴뚝 상단의 피뢰탑은 직경 25mm의 아연도금 원형 강철 또는 직경 40mm의 아연도금 강관으로 제작됩니다. 피뢰 링은 직경 12mm의 아연 도금 원형 강철 또는 단면적 100mm2의 아연 도금 평강으로 만들고 두께는 4mm로합니다.

5. 낙뢰 보호탑은 원형 강철 또는 용접 강철 파이프로 만들어야 하며 직경은 다음 값보다 작아서는 안 됩니다. 바늘 길이 1m 미만: 원형 강철 12mm, 강철 파이프 20mm, 바늘 길이 1 -2m: 원형 강철은 16mm, 강철 파이프는 25mm, 굴뚝 상단의 바늘: 원형 강철은 20mm, 강철 파이프는 40mm입니다.

계산방법은 피뢰침의 보호반경과 높이(h)뿐만 아니라 굴러가는 공의 반경과 관련되어 있으며,

D는 회전 반경(플래시 거리)입니다.

첫 번째 건물 유형은 D=30미터입니다(건물 유형에 따라 결정됨).

두 번째 건물 유형은 D=45미터입니다(건물 유형에 따라 결정됨).

세 번째 건물 유형은 D=60미터입니다(건물 유형에 따라 결정됨).

보호 범위는 표준 값 공식을 사용하여 계산됩니다. (건물 유형에 따라 결정됨)

일반적으로 피뢰침이 높을수록 보호 범위가 넓어지고 보호 효과가 좋아집니다. 그러나 피뢰침 시공의 안전성과 경제성을 고려하여 대부분의 피뢰침은 35~45미터 사이에 시공됩니다.

주의 사항: 피뢰침의 접지 상태는 양호해야 하며 접지 저항 값은 10Ω을 초과해서는 안 됩니다. 토양저항률이 높을 경우 소성형 팽창흑연접지모듈, 고순도 저항저감제, 흑연케이블 연결부, 아연도금강판 등을 수직접지체로 사용한다. 특정 사용 횟수는 공식에 따라 계산되어야 합니다.

유지보수 및 검사는 매년 뇌우 시즌 이전에 다음과 같이 수행되어야 합니다.

1. 각 연결부분의 연결은 견고하고 느슨해지지 않아야 한다.

2. 피뢰기에서 하단 커넥터까지의 총 저항 값은 5Ω 이하입니다.

3. 피뢰침의 접지상태는 양호해야 하며, 접지저항값은 10Ω을 넘지 않아야 합니다.

낙뢰 보호 타워의 설계 기준:

1. 건물의 낙뢰 보호 설계 코드(GB50057-2010)

2. 고층 구조물 설계 규정(GBJ135-2006)

3. 철 구조물 설계 코드(GB50017-2014)
